| 加工定制：否 | 型号：MG10-P1 | 品牌：索尼 |
| 适用范围：0.2 |
索尼Magnescale多点测量转换模块MG20-DT
MG系列
弹性数位探规系统，适用于多点量测
简介：
多点测量转换模块MG10/MG20/MG30,MG10-P1,MG10-P2,MG20-DK,MG20-DG,MG20-DT,MG30-B1,MG30-B2;多轴接口模块MG系列，为进行同时多点测试提供平台，与控制器或电脑等连接可以进行数据和指令的传送，主要功能有RS-232,BCD或现场总线输出。
特点：
1.最多可连接至64个探规
2.输入解析度：0.1μm，0.5μm，1μm，5μm，10μm
3.与RS-232C,BCD相容
4.操作电压：12-24VDC
5.德国DIN标准滑轨固定(35mm)
多轴接口模块MG系列，为进行同时多点测试提供平台，与控制器或电脑等连接可以进行数据和指令的传送，主要功能有RS-232,BCD或现场总线输出。提高复杂测试的准确性和效率。
MG的特点：多轴同时测试系统集成的中枢，控制器或电脑数据通讯的通道。

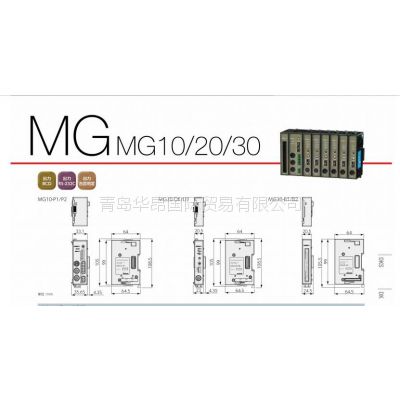

主要模组：
型号名称 |
| MG10-P2 | |||
电源 | 供应电压 | DC12-24V(11-26.4V)***启动时间：100ms以下 | |||
电子消耗 | 2.0W+连接模组的全部电力消耗*1 | ||||
突波电流(10ms) | 10A以下(当连接最多数量的模组) | ||||
电源供应保掮 | 保险丝(内建***保险丝) | ||||
资料传输 | 资料传输I/F | RS-232C(EIA-232C或同等级) | |||
传输速率设定(波特) | 2400/9600/19200/38400bps(搭配安装DIP开关) | ||||
资料长度 | 7/8位元(搭配安装DIP开关) | ||||
停止位元 | 1/2位元(搭配安装DIP开关) | ||||
同位检查 | None/ODD/EVEN(搭配安装DIP开关) | ||||
定标器 | CR/CR+LF(搭配安装DIP开关) | ||||
连结功能 | 最多连结数量 | 16(全部数显器模组：64套) | |||
连结线缆长度 | 10m | ||||
I/O | 输入格式 | 来源输入(+COM) | Sink输入(-COM) | ||
光耦合绝缘，外部电源DC5-24V | |||||
输出格式 | Sink型(-COM) | Source型(+COM) | |||
光耦合绝缘，外部电源DC5-24V | |||||
输入信号 | 重设，暂停，启动，暂存，与资料输出至所有通道 | ||||
输出信号 | 整合警示 | ||||
连接模组 | 数显器模组 | MG20-DK,MG20-DG与MG-20DT(可以混合使用，最多16个模组)*1 | |||
介面模组 | MG30-B,MG30-B2 | ||||
*1:连接至MG10的所有模组总功率不可超过54W(12VDC输入)或108W (24VDC输入)
数显器模组
型号名称 | MG20-DK | MG20-DG | MG20-DT | |
电力消耗 | 1W+连接探规的电力消耗 | 1.4W(连接至DG-B)/0.5W(连接至DL-B) | 0.8W | |
量测单元输入 | 相关探规 | DK系列(A/B 90度相位差输入) | DG**B系列，DL**B/DL**BR系列 | DT系列 |
解析度设定*2 | 10/5/1/0.5/0.1m | 10/5/0.5m | 5m(DT12/32) 1m(DT512) | |
搭配安装DIP开关 | ||||
反应速度 | 依据探规规格 | 100m/min | ||
原点*3 | REF-LED(设定原点)侦测到原点会显示在显示器上，侦测到原点时会设定”0”或设定值在数显器上 | --- | ||
其他 | 警示 | 当量测单元速度过快或加速时，S-ALM LED灯号会亮起，当数显器内部线路速度过快，C-ALM LED灯号会亮起． | ||
MG10重新设定批令或按下主要单元上的重设按钮，即可取消警示讯息． | ||||
*2：设定值连接探规解析度数值．
*3MG20-DG***连接至DL**BR系列
介面模组
型号名称 | MG30-B1 | MG30-B2 | ||
电力消耗 | 1Ｗ | |||
I/O | 输入规格 | 来源输入(+COM) | Sink输入(-COM) | |
光耦合绝缘，外部电源DC5-24V | ||||
输出规格 | Sink型(-COM) | Source型(+COM) | ||
光耦合绝缘，外部电源DC5-24V | ||||
输入信号 | DRQ/通道位置/测量模式变动/比较器变动/重设/启动/暂停/载入原点 | |||
输出信号 | BCD资料(6位数)/等待/数码/符合/不符合输出/警示/载入原点 | |||
输出设定 | 计时器(1～128ms)/输出/或/极性(用内部DIP开关设定) | |||
所有型号名称 | 作业温度 | 0～+50℃(水气不凝结) | ||
储存温度 | -10～+60℃(20～90％RH) | |||
